Konfiguration Voip Server with X-lite – Asterisk
Voice
over Internet Protocol (juga disebut VoIP, IP Telephony,
Internet telephony atau Digital Phone) adalah teknologi yang
memungkinkan percakapan suara jarak jauh melalui media internet.
Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan
paket-paket data,
dan bukan lewat sirkuit analog telepon biasa. Definisi VoIP adalah suara yang dikirim melalui
protokol internet (IP).
Voice over IP telah
diimplementasikan dalam berbagai macam jalan menggunakan hak milik dan standar
serta protokol terbuka. Contoh protokol jaringan yang digunakan untuk
mengimplementasikan VoIP meliputi:
·
H.323
·
Media Gateway Control Protocol (MGCP)
·
Session Initiation Protocol (SIP)
·
Real-time Transport Protocol (RTP)
·
Session Description Protocol (SDP)
·
Inter-Asterisk eXchange (IAX)
Keuntungan
VoIP
·
Biaya lebih rendah untuk sambungan langsung
jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang
terhubung dengan internet maka biaya percakapan menjadi sangat rendah.
§ Memanfaatkan
infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan
sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun
jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk
penambahan komunikasi suara.
§ Penggunaan
bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya teknologi
penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Teknik
pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.
§ Memungkinkan
digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway
bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi
antar kantor bisa menggunakan pesawat telepon biasa
§ Berbagai
bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di
Indonesia adalah VoIP Rakyat.
§ Variasi
penggunaan peralatan yang ada, misal dari PC sambung ke telepon biasa, IP phone
handset.
Kelemahan dari VoIP
·
Kualitas suara tidak
sejernih Telkom. Merupakan efek dari kompresi suara dengan bandwidth kecil maka
akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional.
Namun jika koneksi internet yang digunakan adalah koneksi internet pita-lebar /
broadband seperti Telkom Speedy, maka kualitas suara akan jernih - bahkan lebih
jernih dari sambungan Telkom dan tidak terputus-putus.
·
Ada jeda dalam
berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat
adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan
koneksi Broadband (lihat di poin atas).
·
Regulasi dari pemerintah RI
membatasi penggunaan untuk disambung ke jaringan milik Telkom.
·
Jika belum terhubung secara
24 jam ke internet perlu janji untuk saling berhubungan.
·
Jika memakai internet dan
komputer dibelakang NAT (Network Address Translation), maka dibutuhkan
konfigurasi khusus untuk membuat VoIP tersebut berjalan
·
Tidak pernah ada jaminan
kualitas jika VoIP melewati internet.
·
Peralatan relatif mahal.
Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony
gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini
maka harga peralatan tersebut juga mulai turun harganya.
·
Berpotensi menyebabkan
jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi
jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan
bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat
pemakaian VoIP.
·
Penggabungan jaringan tanpa
dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran
Asterisk adalah software IP PBX untuk
membuat sistem layanan komunikasi telepon melalui internet atau biasa disebut
VoIP (Voice over Internet Protocol). Asterisk adalah software Open Source yang
berjalan di linux. Asterisk juga memungkinkan komunikasi antar pengguna telepon
regular dengan telepon berbasis sip (sip phones).
Topologi
Langkah-langkah untuk mengkonfigurasi komputer sebagai server:
1. Install asterisk dengan command:
“apt-get install asterisk”
“apt-get install asterisk”
2. selanjutnya edit file pada
“nano /etc/asterisk/sip.conf
“nano /etc/asterisk/sip.conf
masukkan daftar account berikut pada halaman terakhir:
(KETERANGAN): jika ingin menambahkan account silahkan
menambahkan nomornya dari 233-seterusnya. Nomor account dapat diubah sesuai
yang diinginkan.
;add by ben
[230]
%merupakan nomor account
type=friend
context=Rinaldi
%nama context disesuaikan
pada file “Extension”
username=230
%username
secret=230
%password
host=dynamic
nat=no
dtmfmode=rfc2833
allow=all
[231]
type=friend
context=Rinaldi
username=231
secret=231
host=dynamic
nat=no
dtmfmode=rfc2833
allow=all
[232]
type=friend
context=Rinaldi
username=232
secret=232
host=dynamic
nat=no
dtmfmode=rfc2833
allow=all
3. Lalu edit file pada:
“nano
/etc/asterisk/extensions.conf”
KETERANGAN: masukkan daftar extension disesuaikan dengan
banyaknya account yang dibuat pada sip.conf. Jumlah Exten yang dibuat
disesuaikan dengan jumlah account yang dibuat pada konfigurasi .sip
; one function. Remember that function names are UPPER CARE
; add by ben
[Rinaldi]
exten => 231,1,Dial(SIP/231,20)
exten => 231,2,Hangup()
exten => 102,1,Dial(SIP/232,20)
exten => 102,2,Hangup()
exten => 100,1,Playback(demo-echotest)
exten => 100,2,Echo
exten => 100,3,Playback(demo-echodone)
4. Setelah selesai dikonfigurasi, lakukan restart
“asterisk –rx “reload” “
jika keempat tahap diatas telah dilakukan, maka konfigurasi VoIP
di ubuntu 11.10 telah berhasil, untuk pengetesan dapat menggunakan aplikasi X-Lite, adalah
aplikasi soft phone yang mendukung VoIP yang bersifat Freeware. Dengan
menginput data pada properties X-lite
Display name, User name dan IP server
Langakah
setting pada X-lite pada windows:
1. Buka software X-lite pada PC1 sebagai client.

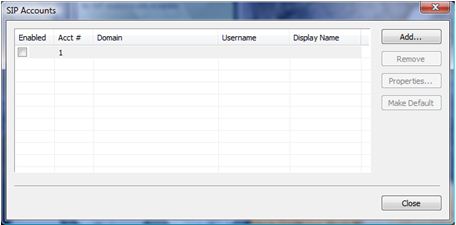

Klik pada menu:
Menu >
SIP Accounts Setting
2. Pilih Add...
3. Isi dengan data anda:
Keterangan:
Pada tab “Account” masukan parameter-parameter sebagai berikut:
·
Display Name = <nama anda>
·
User name = <phone>
·
Password = <password>
·
Authorization user name = <biarkan
kosong>
·
Domain = <IP pada PC server>
Pada tab “Voicemail” hilangkan centang pada “Check for voicemail” kemudian
klik tombol “OK”.
3. Lakukan hal yang sama pada PC2 sebagai
client dengan nomor akun yang tersedia, misalnya: jika pada PC1 menggunakan
nomor akun 231 maka pada PC2 menggunakan nomor akun 232.
4. Setelah selesai setting pada X-lite
maka kita lakukan panggilan dari PC1(no akun 231) ke PC2(no akun 232), dengan
cara pada PC1 menekan nomor “232” kemudian Klik tombol Dial.
--end--
